제품 설명

폐열 증기 보일러는 산업 생산이나 기타 에너지 변환 공정에서 발생하는 폐열을 효율적으로 사용하여 물을 가열하고 증기를 생성하는 장치입니다. 산업용 용광로, 가스터빈 배기가스, 소각로 배기가스 등의 열과 같이 대기로 방출될 수 있는 폐열을 포집하여 에너지의 2차 활용을 가능하게 하여 전반적인 에너지 효율을 개선하고 에너지 낭비를 줄이며 환경 오염을 줄이는 데 도움이 됩니다.

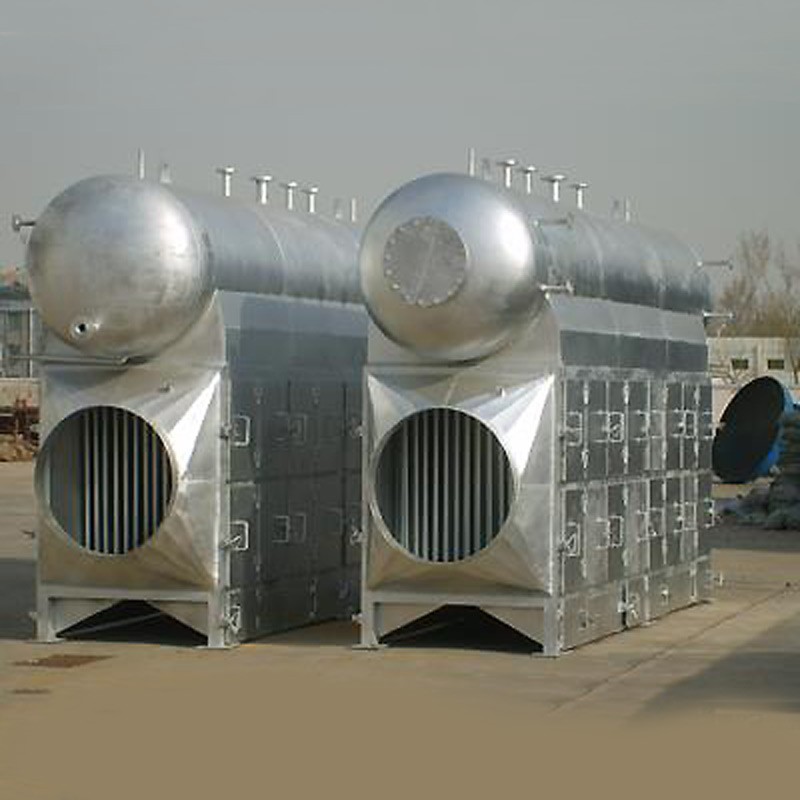

제품 사진

작동 원리

폐열 증기 보일러 작동 원리:

폐열 증기 보일러는 일반적으로 배기 가스 배출 채널에 설치되어 폐열을 활용합니다. 열원은 고온 연도 가스, 폐 증기, 뜨거운 물 또는 기타 형태의 폐열일 수 있습니다.

열 교환:이러한 열원은 보일러의 열교환기 부분을 통해 흐르면서 내부를 순환하는 물에 열을 전달합니다. 열교환기는 에코노마이저, 증발기, 과열기 등과 같은 여러 부분으로 구성되어 있으며, 각 부분은 예열, 증발에서 과열 증기 생성에 이르기까지 다양한 가열 단계를 담당합니다.

물 순환:폐열 증기 보일러 시스템에서 주의 깊게 설계된 물의 순환 경로는 일반적으로 드럼(또는 드럼이라고도 함)에서 시작하여 하향 튜브를 통해 열교환기의 가열 표면으로 들어가 증기로 열을 흡수한 다음 상향 튜브를 통해 드럼으로 돌아가면서 자연 순환 또는 강제 순환을 형성합니다.

증기 생성:물이 충분한 열을 흡수하면 점차 포화 증기로 변환되고, 더 가열하면 과열 증기가 생성되어 전기를 생산하기 위한 증기 터빈을 구동하거나, 산업 생산을 위한 증기를 제공하거나, 난방 시스템에 사용하는 등 다양한 산업 분야의 요구를 충족할 수 있습니다.
